Что такое бойлер и как он устроен внутри

Бойлер — это бытовой водонагреватель. Накопительная модель нагревает воду с помощью электрического ТЭНа, хранит ее в теплоизолированном баке и поддерживает температуру с помощью термостата.

Такой прибор используют там, где нужен запас горячей воды. Конкретная конструкция зависит от объема, типа нагревателя, системы управления и особенностей модели.

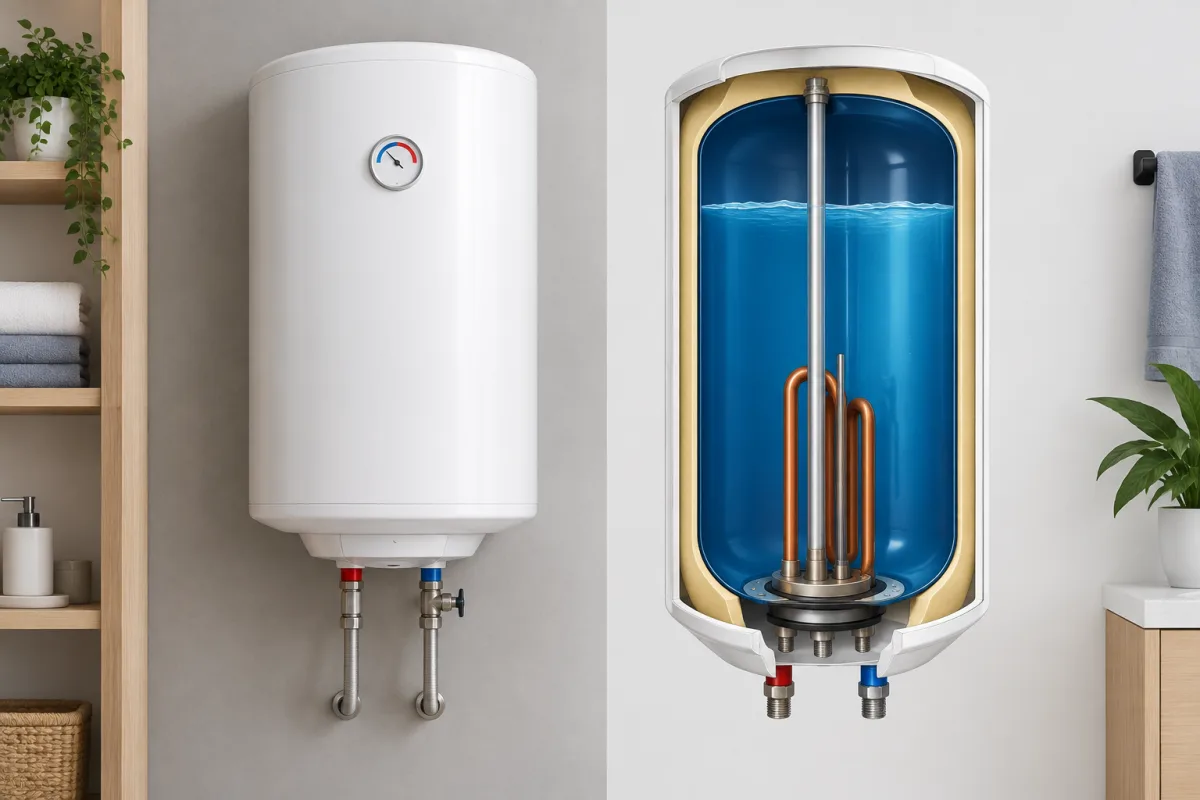

Как устроен бойлер внутри

Внутри типичного накопительного электрического бойлера находятся несколько основных элементов:

Внутренний бак — резервуар, в котором хранится нагретая вода. В моделях со стальным баком часто используется эмалированное покрытие.
ТЭН — нагревательный элемент, передающий тепло воде.
Термостат — контролирует температуру и управляет включением и отключением ТЭНа.
Магниевый анод — расходуемый элемент, который помогает защищать стальной бак от коррозии.
Патрубок подачи холодной воды — через него вода поступает внутрь прибора.
Патрубок выхода горячей воды — через него нагретая вода направляется к крану.
Предохранительный клапан — сбрасывает избыточное давление, возникающее при нагреве воды в закрытом баке.
Сливной клапан — используется для удаления воды при обслуживании или демонтаже.
Теплоизоляция — окружает бак и уменьшает потери тепла.

Принцип работы накопительного бойлера

Холодная вода поступает в нижнюю часть бака через подающий патрубок.
ТЭН нагревает воду.
Нагретая вода поднимается в верхнюю часть резервуара, поскольку теплая вода легче холодной.
При открытии крана горячая вода выходит через верхний патрубок, а ее место постепенно занимает холодная.
После достижения заданной температуры термостат отключает ТЭН.
Когда вода остывает ниже установленного значения, термостат снова включает нагрев.

Теплоизоляция помогает дольше сохранять температуру внутри бака, поэтому нагревательный элемент включается не постоянно, а только при необходимости.

Зачем бойлеру магниевый анод

Магниевый анод постепенно расходуется и защищает стальной бак с эмалированным покрытием от коррозии. Его состояние зависит от качества воды и особенностей эксплуатации. Периодичность проверки и замены определяют с учетом требований производителя конкретного бойлера.

Для чего нужен предохранительный клапан

При нагреве вода расширяется, из-за чего давление в закрытом баке может увеличиваться. Предохранительный клапан сбрасывает избыточное давление и помогает защитить резервуар и соединения. Точные требования к давлению и подключению зависят от модели.

Чем накопительный бойлер отличается от проточного водонагревателя

Накопительный бойлер нагревает воду заранее и хранит ее в баке. Его производительность связана с объемом резервуара и временем нагрева.

Проточный водонагреватель работает иначе: он нагревает воду непосредственно во время прохождения через прибор и не использует большой накопительный бак. Поэтому внутреннее устройство, требования к подключению и принцип выбора у него отличаются от накопительной модели.

Что важно учитывать при эксплуатации

Нельзя включать бойлер с электрическим ТЭНом, если бак не заполнен водой: нагревательный элемент может перегореть.
Состояние магниевого анода необходимо проверять с учетом качества воды и рекомендаций производителя.
Точную температуру нагрева, допустимое давление и порядок подключения следует определять по инструкции конкретной модели.
Конструкция может отличаться: в разных бойлерах устанавливают один или несколько ТЭНов, механическое или электронное управление, разные типы анодов и дополнительные датчики.
