Перехресний вимикач: що це таке та як він працює

Перехресний вимикач — це проміжний пристрій для керування одним освітлювальним приладом із трьох або більше місць. Його встановлюють між двома прохідними вимикачами, щоб можна було вмикати та вимикати світло з кількох точок.

Як ще називають перехресний вимикач

У магазинах і технічних описах можна зустріти кілька назв цього пристрою:

• проміжний вимикач;
• хрестовий вимикач;
• перекидний вимикач.

Ці назви описують один і той самий тип комутаційного пристрою, призначений для складніших схем керування освітленням.

Де застосовують перехресний вимикач

Такий вимикач використовують там, де одного або двох місць керування недостатньо. Наприклад, він може знадобитися:

• у довгому коридорі з кількома входами;
• на сходах між поверхами;
• у приміщенні з кількома проходами;
• між кількома зонами, з яких потрібно керувати одним світильником.

Завдяки цьому освітлення можна перемикати з будь-якої передбаченої точки, не повертаючись до одного конкретного вимикача.

Як працює перехресний вимикач

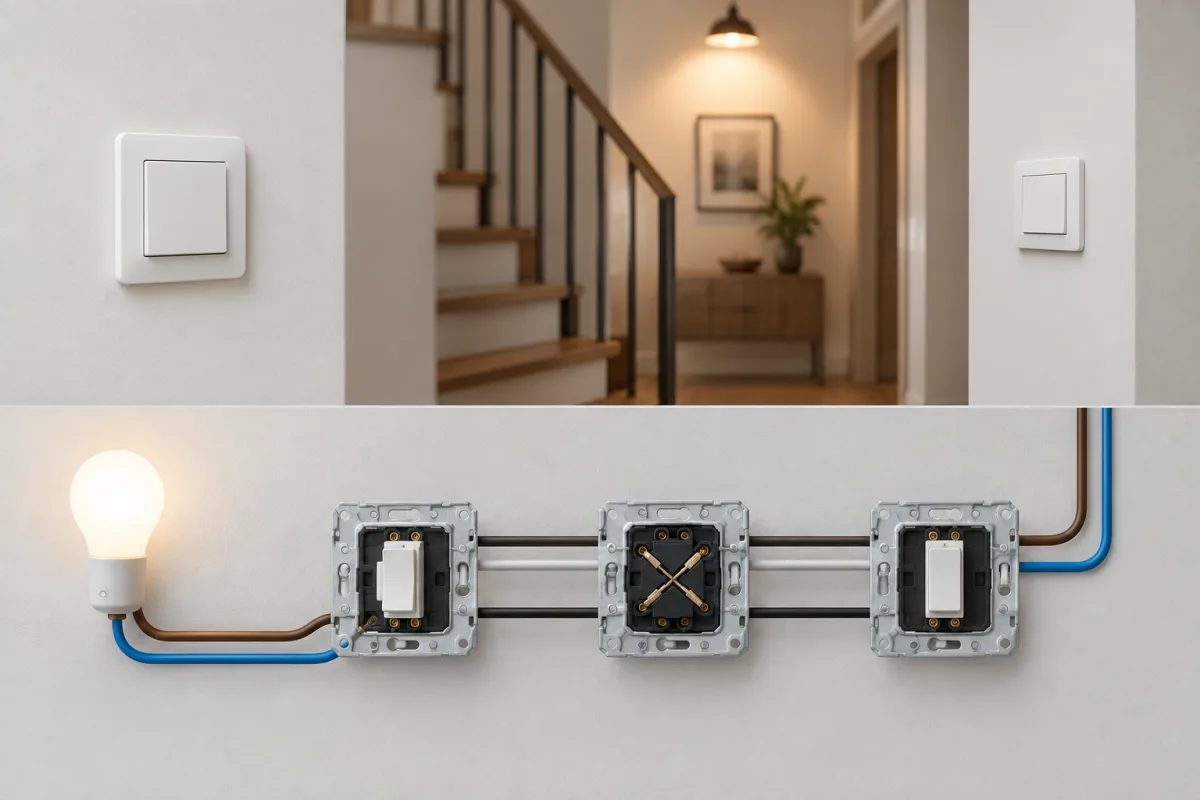

У типовій схемі два крайні пристрої є прохідними вимикачами. Між ними встановлюють один або кілька перехресних вимикачів. Перехресний пристрій приймає дві пари провідників від сусідніх вимикачів і перемикає їх між двома варіантами з’єднання.

Коли положення перехресного вимикача змінюється, змінюється й шлях проходження струму в схемі. Це дає змогу керувати одним освітлювальним приладом із трьох або більше місць.

Чим перехресний вимикач відрізняється від прохідного

• Прохідний вимикач використовують на початку та в кінці схеми керування освітленням.
• Перехресний вимикач встановлюють між двома прохідними пристроями.
• Перехресний вимикач має чотири робочі контактні виводи та перемикає дві пари провідників.

Перехресний вимикач не використовують як єдиний пристрій у такій схемі. Для повноцінного керування освітленням потрібні два прохідні вимикачі, а між ними можна встановити один або кілька перехресних.

Особливості підключення

Під час монтажу важливо користуватися схемою саме тієї моделі, яка встановлюється. Позначення контактів і спосіб підключення можуть відрізнятися у різних виробників.

Перед роботою з проводкою потрібно перевірити відсутність напруги. Універсальних позначень контактів, однаково придатних для всіх моделей, немає, тому за складної схеми підключення варто звернутися до кваліфікованого електрика.
