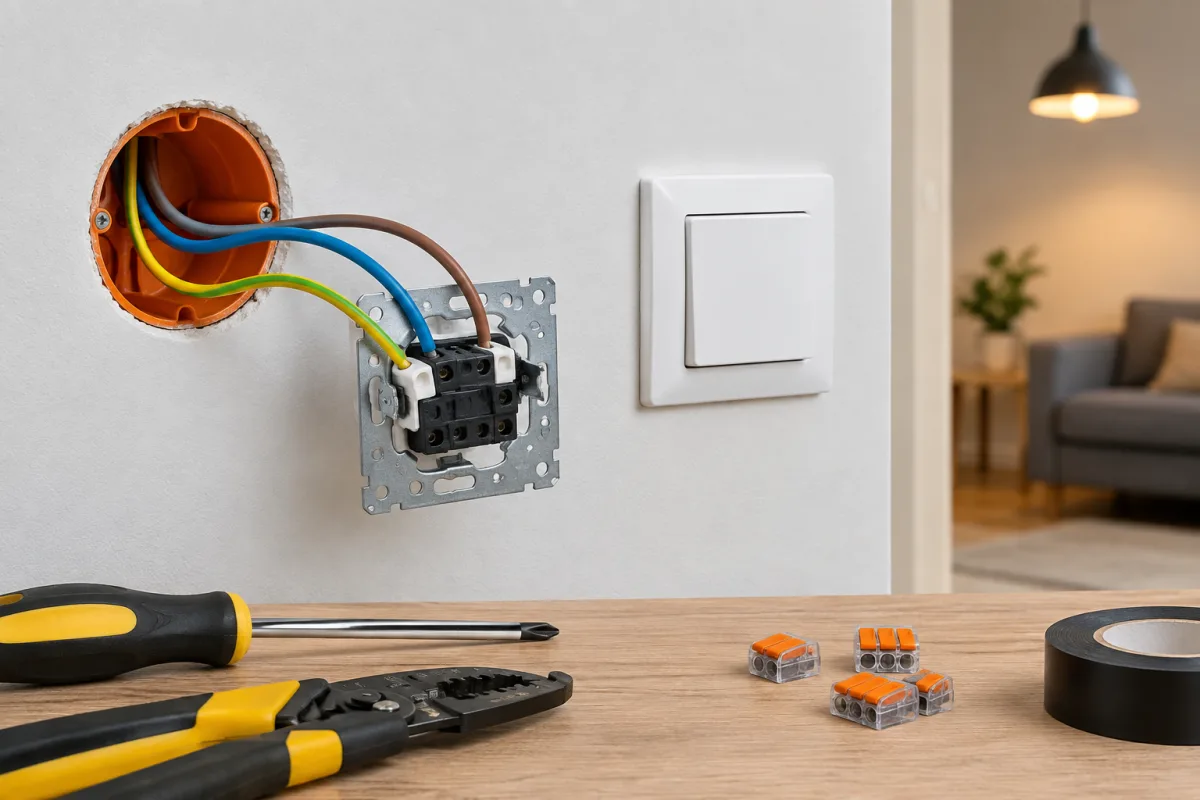

Як підключити вимикач світла: безпечна схема та порядок робіт

Підключення вимикача світла потребує не лише правильного з’єднання проводів, а й суворого дотримання правил електробезпеки. Схема залежить від типу вимикача, кількості клавіш, конструкції світильника та фактичного стану проводки.

Що потрібно зробити перед підключенням

1. Вимкніть електричне коло на автоматичному вимикачі або іншому пристрої відключення.
2. Запобіжте випадковому повторному ввімкненню живлення під час роботи.
3. Перевірте відсутність напруги справним електровимірювальним приладом на всіх частинах кола, до яких матимете доступ.
4. Підготуйте вимикач відповідного типу, інструмент із ізольованими ручками та з’єднувальні елементи, сумісні з проводкою.

Не покладайтеся лише на положення автомата або індикаторну викрутку. Перед роботою потрібно переконатися, що напруга справді відсутня.

Як визначити проводи

Перед тим як під’єднати вимикач, потрібно встановити призначення кожного проводу: фазного, нульового та проводу, який іде від вимикача до світильника. Не визначайте провід лише за кольором: у старій, зміненій або виконаній із порушеннями проводці маркування може бути неправильним.

У типовій схемі вимикач розриває саме фазний провід. Нульовий провід зазвичай підводиться безпосередньо до світильника, а через вимикач проходить керований фазний провід. Точну схему потрібно визначати за фактичною проводкою та конструкцією конкретного виробу.

Як підключити одноклавішний вимикач

Для звичайного одноклавішного вимикача за типовою схемою використовують два робочі контакти:

• на один контакт подають фазний провід живлення;
• з другого контакту виводять керований провід до світильника;
• нульовий провід з’єднують зі світильником без розриву вимикачем.

Проводи під’єднують до клем відповідно до позначень на корпусі вимикача. Після цього перевіряють надійність затискання, відсутність оголених ділянок, правильне розташування механізму в монтажній коробці та надійне кріплення рамки.

Як підключити двоклавішний вимикач

Двоклавішний вимикач дає змогу окремо керувати двома групами світильників. У типовій схемі фазний провід подають на спільний контакт, а з двох інших контактів виводять окремі керовані проводи до відповідних груп ламп.

Нульовий провід підводиться до світильника відповідно до схеми конкретної мережі. Необхідно враховувати позначення клем, оскільки їх розташування та маркування можуть відрізнятися залежно від моделі.

Коли схема буде іншою

Інструкція для звичайного одноклавішного вимикача не підходить без змін для прохідних вимикачів, моделей із підсвічуванням, сенсорних пристроїв, димерів і систем із кількома точками керування. Для них потрібна окрема схема та сумісні компоненти.

Також підключення може відрізнятися, якщо в коробці немає потрібного проводу, використовується інший тип світильника або монтаж виконано за нестандартною схемою.

Коли не можна продовжувати роботу

• немає можливості надійно перевірити відсутність напруги;
• у коробці пошкоджена ізоляція або видно оголені жили;
• є сліди нагрівання, оплавлення чи іскріння;
• всередині є волога;
• незрозуміло, який провід є фазним, нульовим або керованим;
• кількість проводів не відповідає очікуваній схемі;
• потрібно змінювати розподільну коробку, захисний провідник або частину електромережі.

У таких ситуаціях роботи потрібно припинити та звернутися до кваліфікованого електрика. Після завершення монтажу живлення вмикають лише тоді, коли всі з’єднання ізольовані, механізм закріплений, а схема відповідає вимогам місцевих електротехнічних норм.
