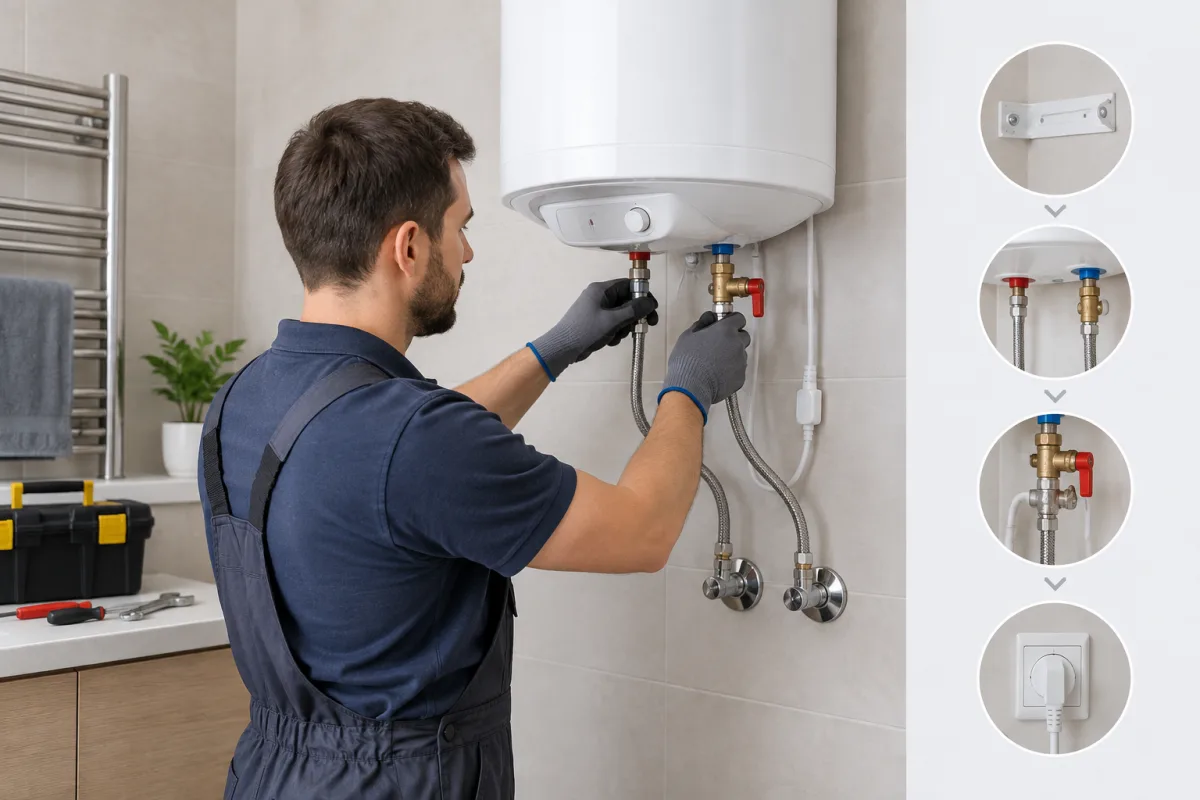

Як правильно під'єднати бойлер: покрокова схема монтажу

Правильне підключення електричного накопичувального бойлера складається з двох частин: монтажу до водопроводу та під’єднання до електромережі. Точна схема залежить від марки, моделі, об’єму й потужності приладу, тому перед роботою потрібно ознайомитися з інструкцією виробника.

Що потрібно врахувати перед монтажем

Бойлер кріплять до стіни кріпленнями, розрахованими на вагу заповненого водою бака. Для слабких або порожнистих стін необхідно попередньо оцінити міцність основи та підібрати відповідний спосіб кріплення.

Заздалегідь перевіряють наявність:

трубопроводів холодної та гарячої води;
місця для встановлення запобіжного клапана;
дренажу для відведення води від клапана;
електричної лінії з відповідним захисним заземленням;
вимикача, розрахованого на максимальну потужність бойлера.

Діаметр підключень, переріз кабелю та номінал автоматичного вимикача визначають за заводською табличкою й інструкцією саме вашої моделі. Без цих даних їх не можна визначити точно.

Як під’єднати бойлер до водопроводу

1. Надійно закріпіть бак

Встановіть бойлер вертикально або горизонтально відповідно до його конструкції. Кріплення повинні витримувати вагу повністю заповненого бака, а навколо приладу потрібно залишити доступ до з’єднань, клапана й елементів обслуговування.

2. Під’єднайте холодну воду через запобіжний клапан

На вході холодної води встановлюють запобіжний клапан або сумісний запобіжний вузол, передбачений інструкцією до конкретного бойлера. Клапан монтують за напрямком стрілки на його корпусі.

Між запобіжним клапаном і бойлером не можна встановлювати запірний кран. Така арматура може перешкодити скиданню надлишкового тиску та створити небезпечну ситуацію.

3. Виведіть дренаж від клапана

Відвід запобіжного клапана направляють до дренажу з повітряним розривом. Кінець дренажного шланга має залишатися відкритим до атмосфери. Під час нагрівання з клапана може періодично крапати вода — це пов’язано з розширенням води та роботою захисного вузла.

Клапан і ділянка труби між ним та бойлером мають бути захищені від замерзання. Для з’єднань використовують труби й фітинги, розраховані на робочі тиск і температуру гарячої води.

4. Під’єднайте вихід гарячої води

Вихід гарячої води бойлера з’єднують із відповідною трубою внутрішньої системи водопостачання. Місця підключення ущільнюють способом, передбаченим для конкретного типу різьби та фітингів.

Як заповнити бойлер водою

Відкрийте подачу холодної води до бойлера.
Відкрийте кран гарячої води на змішувачі.
Зачекайте, поки з крана стабільно потече вода без повітряних поштовхів.
Огляньте всі різьбові з’єднання, клапан і трубопроводи.
Переконайтеся, що немає протікань.

Вмикати нагрівання можна тільки після повного заповнення бака водою. Робота порожнього бойлера може пошкодити нагрівальний елемент.

Як підключити бойлер до електромережі

Електричне підключення має відповідати максимальній потужності приладу, зазначеній на заводській табличці. Лінія повинна мати захисне заземлення та відповідний вимикач.

Подовжувачі, перехідники й трійники для підключення бойлера не використовують. Не можна під’єднувати заземлення до водопровідних, опалювальних або газових труб.

Вимоги до електромонтажу у ванній кімнаті, використання пристрою захисного вимкнення та параметрів захисту потрібно перевіряти за чинними місцевими нормами. Підключення до електромережі краще доручити кваліфікованому електрику, особливо якщо необхідно прокладати нову лінію або змінювати щиток.

Типові помилки під час підключення

увімкнення бойлера до заповнення бака водою;
встановлення запірного крана між запобіжним клапаном і бойлером;
відсутність дренажу або перекритий кінець дренажного шланга;
використання фітингів, не розрахованих на гарячу воду та робочий тиск;
підключення через подовжувач, трійник або невідповідну розетку;
використання труб як заземлення;
монтаж важкого заповненого бака на недостатньо міцну стіну.

Перевірка після монтажу

Після підключення ще раз огляньте всі стики, перевірте роботу подачі холодної та гарячої води, дренаж запобіжного клапана й наявність заземлення. Якщо в інструкції конкретної моделі передбачені додаткові елементи або інша послідовність монтажу, пріоритет має саме ця схема.
