Прохідний вимикач: що це таке та для чого потрібен
Прохідний вимикач — це електричний перемикач, за допомогою якого можна керувати одним світильником із двох різних місць. На відміну від звичайного вимикача, він не лише розмикає або замикає електричне коло, а перемикає його між двома напрямами.
Де використовують прохідний вимикач
Такі пристрої встановлюють там, де зручно вмикати й вимикати одне освітлення з різних точок. Найпоширеніші приклади:
- на початку та в кінці сходів;
- у довгих коридорах;
- у кімнатах із двома входами;
- у приміщеннях, де вимикачі розташовані біля різних проходів.
Наприклад, світло на сходах можна ввімкнути на першому поверсі, а вимкнути — на другому, не повертаючись до першого вимикача.
Як працює прохідний вимикач

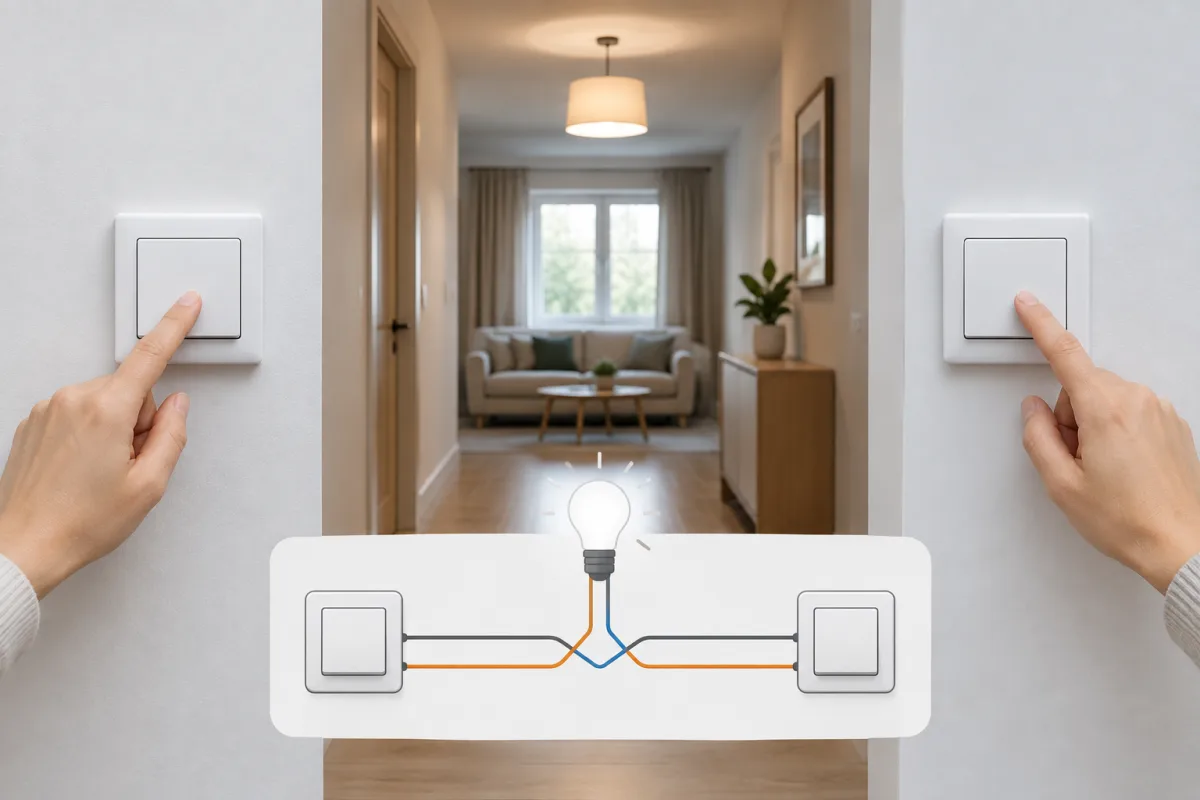

У стандартній схемі використовують два прохідні вимикачі, з’єднані між собою спеціальними провідниками. Кожен із них може змінити стан електричного кола, тому освітлення вмикається або вимикається з будь-якої точки.
Типовий прохідний вимикач має три робочі контакти:
- одну спільну клему;
- дві вихідні клеми.
Саме наявність трьох робочих контактів відрізняє його від більшості звичайних вимикачів, які використовують для простого розмикання або замикання кола.
Чим прохідний вимикач відрізняється від звичайного
Звичайний вимикач зазвичай керує світлом лише з одного місця: він або подає напругу на світильник, або перериває подачу. Прохідний вимикач працює як перемикач і дає змогу організувати керування одним джерелом освітлення з двох точок.
Керування світлом із трьох і більше місць
Якщо потрібно керувати одним світильником із трьох або більше місць, між двома прохідними вимикачами встановлюють один чи кілька перехресних вимикачів. Така схема підходить, наприклад, для довгих коридорів із кількома входами або великих сходових маршів.
Важливо під час підключення
Прохідний вимикач працює лише за правильною схемою з’єднання контактів. Конкретне підключення залежить від типу вимикачів і параметрів електромережі. Оскільки побутова мережа має напругу 230 В, монтаж і перевірку проводки має виконувати кваліфікований електрик.
