Як встановити вимикач світла: покрокова інструкція та правила безпеки

Встановлення вимикача світла потребує уважності та дотримання електробезпеки. Нижче описано монтаж стандартного однополюсного вимикача, який керує одним світильником з одного місця. Для прохідного вимикача, димера, сенсорної або розумної моделі потрібна інша схема.

Якщо призначення проводів незрозуміле, у монтажній коробці кілька кабелів, ізоляція пошкоджена або вимикач керує світлом із двох місць, безпечніше доручити роботу кваліфікованому електрику.

Що знадобиться для роботи

• новий вимикач відповідного типу;
• викрутка;
• тестер або мультиметр;
• інструмент для зняття ізоляції, якщо він потрібен;
• ліхтар, якщо після вимкнення живлення в приміщенні стане темно.

Перед купівлею перевірте тип вимикача та його маркування. Клеми можуть позначатися по-різному, тому схему потрібно звіряти саме з інструкцією виробника.

Як безпечно знеструмити лінію

1. Вимкніть автоматичний вимикач відповідної лінії в електрощиті.
2. Унеможливте його випадкове повторне ввімкнення під час роботи.
3. Перевірте відсутність напруги тестером або мультиметром на проводах у монтажній коробці.
4. Лише після перевірки можна знімати декоративну рамку та механізм вимикача.

Самого переведення клавіші в положення «вимкнено» недостатньо. Напруга може залишатися на проводах, тому її обов’язково перевіряють відповідним вимірювальним приладом.

Демонтаж старого вимикача

1. Зніміть клавішу та декоративну рамку.
2. Відкрутіть кріпильні гвинти й обережно витягніть механізм із коробки.
3. За можливості сфотографуйте розташування проводів до їх від’єднання.
4. Послабте клеми та від’єднайте провідники.

Не визначайте призначення проводу лише за його кольором. У старій або зміненій електропроводці кольорове маркування може не відповідати фактичному під’єднанню.

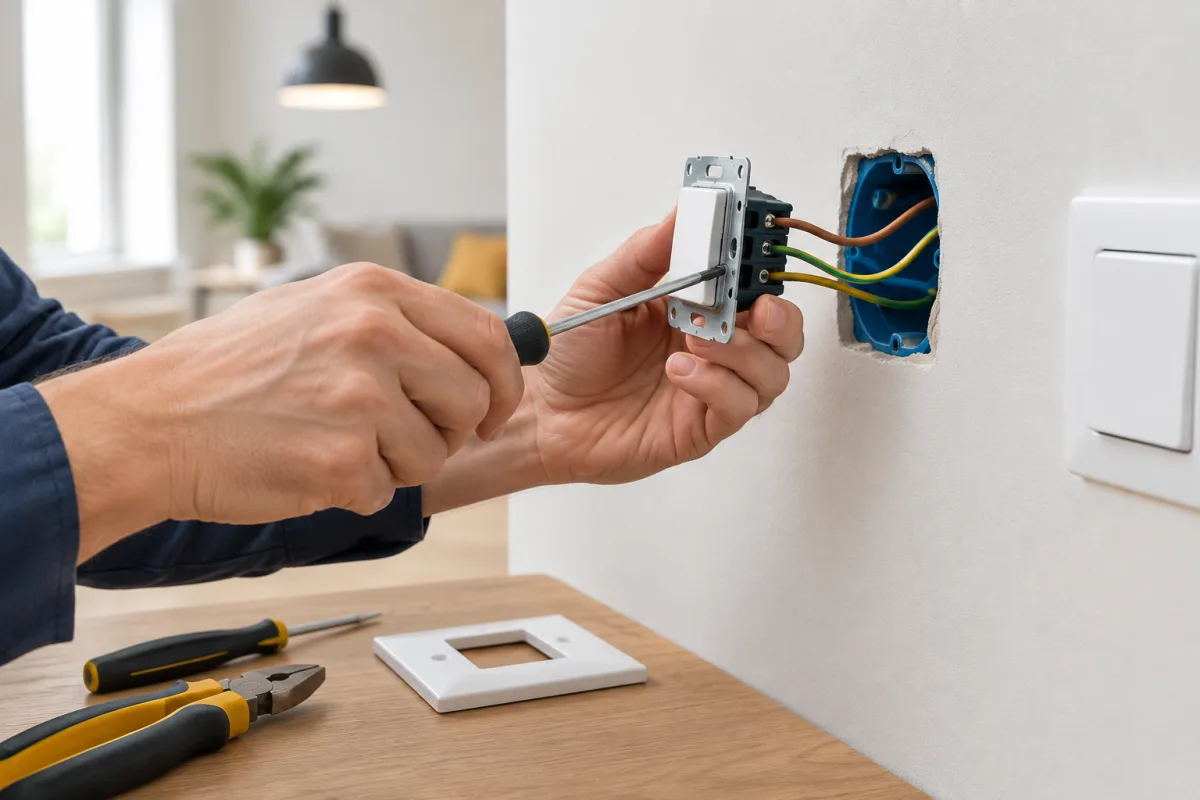

Як під’єднати однополюсний вимикач

У стандартній схемі фазний провід під’єднують до спільної клеми вимикача, а провід, який іде до світильника, — до іншої робочої клеми. Спільна клема може бути позначена як «L», «COM» або мати окреме маркування. Перед під’єднанням обов’язково звіртеся зі схемою на корпусі та в інструкції до конкретної моделі.

1. Підготуйте кінці провідників: вони мають бути чистими, без пошкодженої ізоляції та надійно входити в клеми.
2. Під’єднайте фазний провід до спільної клеми.
3. Під’єднайте провід, що веде до світильника, до іншої робочої клеми.
4. Заземлювальний провід під’єднайте до клеми заземлення вимикача або монтажної коробки відповідно до конструкції пристрою та місцевих вимог.
5. Переконайтеся, що всі з’єднання затягнуті, а оголені частини провідників не виступають за межі клем.

Якщо у вимикача інша кількість клем або схема не збігається з наведеною, не під’єднуйте дроти навмання. Це може бути прохідний вимикач, димер чи інший пристрій.

Як закріпити вимикач у коробці

1. Обережно складіть провідники в монтажну коробку, не допускаючи різких перегинів.
2. Встановіть механізм у правильне положення.
3. Закріпіть його гвинтами або розпірними елементами, передбаченими конструкцією.
4. Перевірте, щоб корпус не хитався та не притискав ізоляцію.
5. Встановіть рамку і клавішу.

Перевірка роботи

1. Переконайтеся, що корпус зібраний, а інструменти прибрані від електропроводки.
2. Увімкніть автоматичний вимикач у щиті.
3. Перевірте роботу світильника.
4. Якщо вимикач іскрить, нагрівається, видає незвичний шум або світильник працює неправильно, негайно вимкніть лінію та припиніть користування.

Коли не варто встановлювати вимикач самостійно

• немає тестера або мультиметра для перевірки відсутності напруги;
• незрозуміло, який провід є фазним, а який веде до світильника;
• у коробці кілька кабелів і складні з’єднання;
• вимикач керує світлом із двох місць;
• виявлено обгорілі контакти, пошкоджену ізоляцію або сліди нагрівання;
• схема нового пристрою не відповідає стандартному однополюсному вимикачу.

У таких випадках вимкніть відповідну лінію в щиті та зверніться до кваліфікованого електрика. Роботи виконують тільки на повністю знеструмленому колі, а факт відсутності напруги перевіряють приладом.
