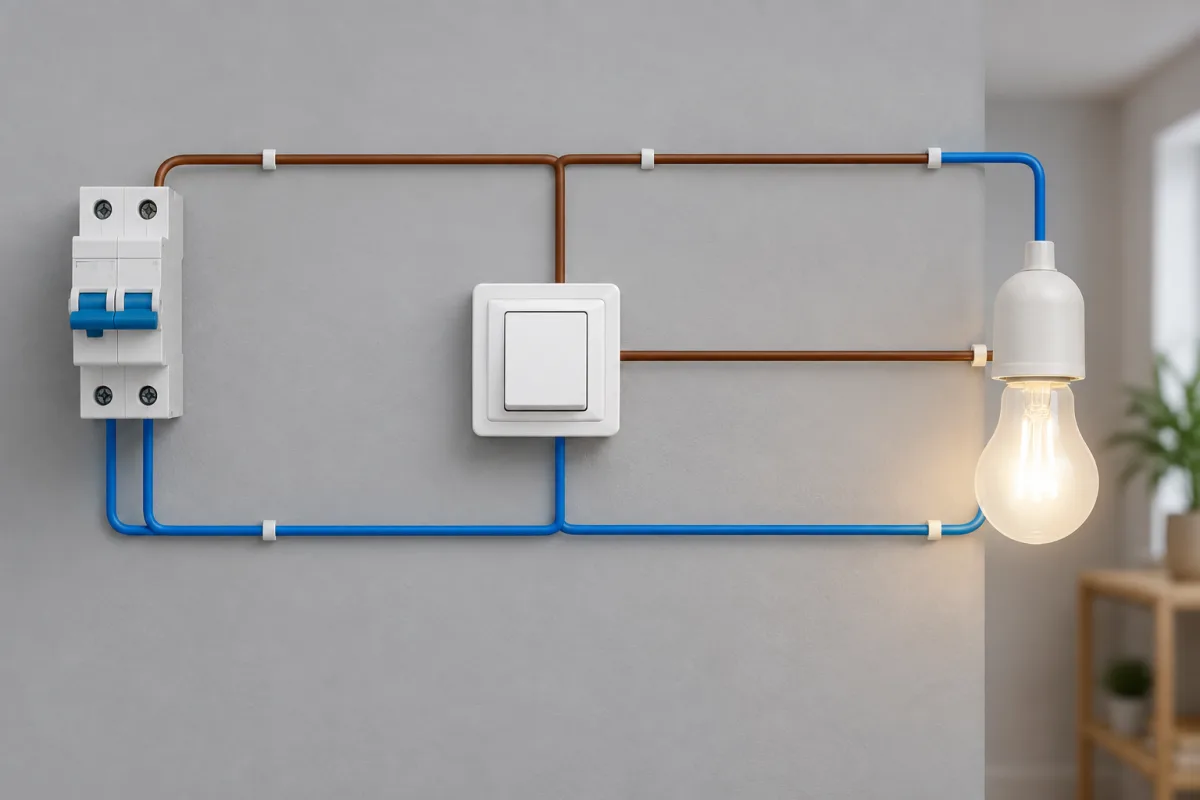

Як підключити лампочку через вимикач: базова схема та правила безпеки
У стандартному освітлювальному колі одноклавішний вимикач встановлюють у розрив фазного провідника. Фаза надходить на вхідний контакт вимикача, а з його виходу комутована фаза прямує до лампи. Нульовий провідник підключають до світильника безпосередньо.
Як підключити лампочку і вимикач за типовою схемою
- Фазний провідник підведіть до вхідної клеми вимикача.
- Від вихідної клеми вимикача прокладіть провід до одного контакту лампи. Це буде комутована фаза.
- Нульовий провідник підключіть безпосередньо до другого контакту лампи.
- Захисний провідник PE підключіть до заземлювального затискача світильника, якщо він передбачений конструкцією та світильник має доступні металеві частини.
У спрощеному вигляді схема виглядає так: фаза → вимикач → лампа → нуль. Захисний провідник PE не використовують для живлення лампи — його під’єднують до корпусу або заземлювального контакту світильника.
Чому вимикач має розривати фазу
Вимикач повинен розривати саме фазний провідник, а не нульовий. У такому разі після вимкнення світильника його внутрішні частини не залишаються під фазною напругою відносно землі. Підключення вимикача в нульовий провідник є небезпечним і не відповідає типовій схемі.
Що перевірити перед підключенням
- Вимкніть автоматичний вимикач відповідного електричного кола. Не покладайтеся лише на клавішу настінного вимикача.
- Перевірте відсутність напруги справним вимірювальним приладом перед дотиком до жил.
- Орієнтуйтеся на маркування клем вимикача та світильника, а не тільки на колір ізоляції.
- Враховуйте, що в старій або зміненій проводці кольори жил можуть не відповідати їхньому фактичному призначенню.
- Переконайтеся, що з’єднання надійно зафіксовані, а оголені частини провідників не залишаються доступними.
Коли краще звернутися до електрика
Точна схема залежить від типу світильника, кількості клавіш, стану проводки, наявності заземлення та характеристик мережі. Якщо жили неможливо однозначно визначити, напруга не зникає після вимкнення автомата, потрібно змінити стаціонарну проводку або є сумніви щодо маркування клем, роботу має виконувати компетентний електрик.
Неправильне підключення може спричинити ураження електричним струмом або пожежу. Перед будь-якими роботами коло потрібно повністю знеструмити та перевірити відсутність напруги.
