Як підключити подвійний прохідний вимикач: схема для двох світильників

Подвійний, або двоклавішний, прохідний вимикач призначений для керування двома незалежними освітлювальними колами з двох місць. Усередині одного корпусу розташовані два окремі прохідні перемикачі: одна клавіша керує першим світильником, друга — другим.

Що потрібно для підключення

два двоклавішні прохідні вимикачі;
два окремі світильники або два незалежні освітлювальні кола;
по два перекидні проводи між відповідними секціями вимикачів;
фазний, нульовий і, за наявності, захисний провідники;
прилад для перевірки відсутності напруги.

На кожному механізмі потрібно знайти спільні клеми COM або L і перекидні клеми L1 та L2. Точне маркування й розташування контактів залежать від виробника, тому їх потрібно звірити зі схемою на корпусі або в інструкції до конкретної моделі.

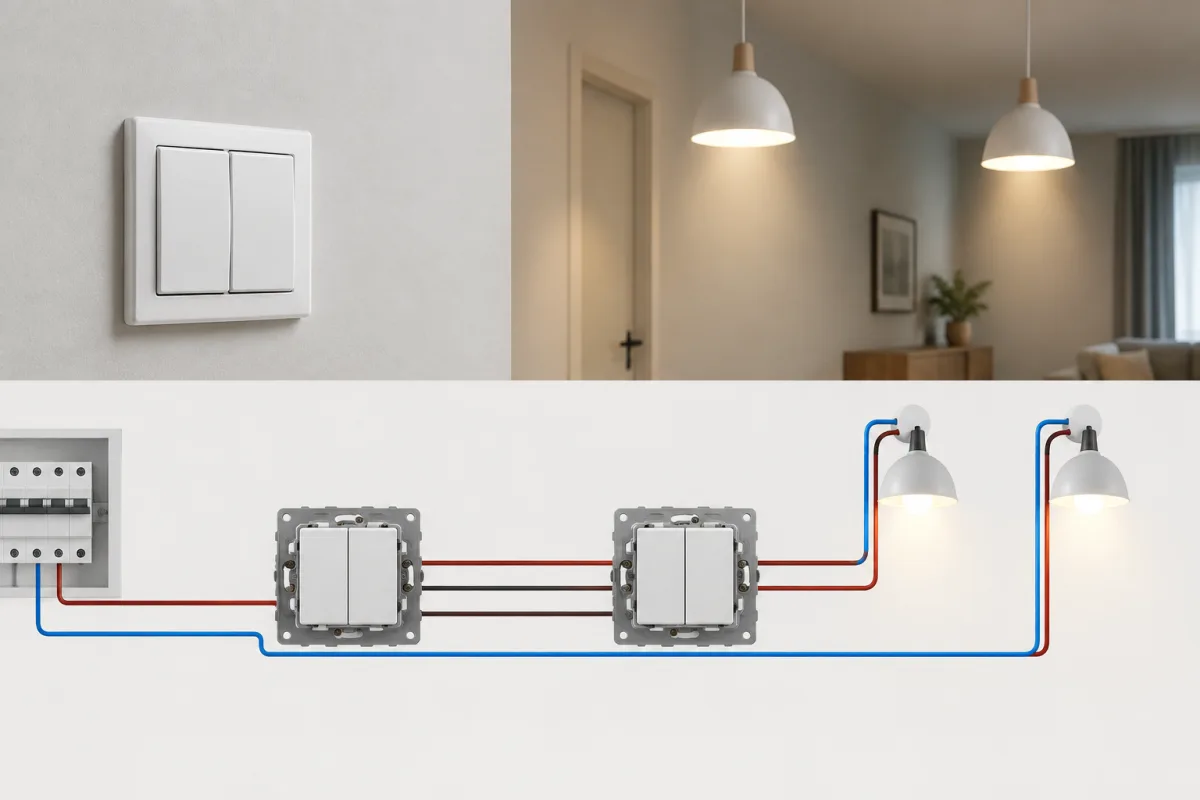

Як працює схема

Кожна клавіша двоклавішного прохідного вимикача працює як окремий двосторонній перемикач. Для першого освітлювального кола використовують одну секцію на обох вимикачах, для другого — іншу.

Для першої клавіші фазу подають на спільну клему COM або L першого вимикача. Від його клем L1 і L2 прокладають два перекидні проводи до відповідних клем L1 і L2 другого вимикача. З його спільної клеми COM або L фаза йде до першого світильника.

Для другої клавіші підключення виконують так само, але використовують другу секцію обох механізмів. Вихід зі спільної клеми другого вимикача підключають до другого світильника.

Покрокове підключення

Вимкніть живлення. Відключіть головний або груповий автоматичний вимикач і перевірте приладом відсутність напруги на всіх жилах, з якими потрібно працювати.
Визначте клеми. Знайдіть на обох механізмах контакти COM або L, а також L1 і L2. Не орієнтуйтеся лише на колір ізоляції, особливо у старій або зміненій проводці.
Підключіть першу секцію. Подайте фазу на COM/L першого вимикача. З’єднайте його L1 з L1 другого вимикача, а L2 — з L2. Клему COM/L другого вимикача з’єднайте з фазним входом першого світильника.
Підключіть другу секцію. Повторіть аналогічну схему для другої клавіші та другого світильника. Не об’єднуйте клеми L1 або L2 різних секцій, якщо такого з’єднання немає в схемі виробника.
Підключіть нульовий провід. Нуль зазвичай прокладають безпосередньо до світильників, не пропускаючи його через механічні контакти прохідного вимикача.
Підключіть захисний провідник. Провід PE не підключають до контактів вимикача. Його з’єднують із заземлювальною клемою світильника та захисним провідником системи, якщо він передбачений електромережею.
Перевірте з’єднання. Переконайтеся, що жили надійно закріплені, оголені частини не виступають із клем, а схема відповідає маркуванню конкретного механізму.
Подайте живлення й перевірте роботу. Після встановлення клавіш увімкніть автомат і перевірте кожне освітлювальне коло з обох місць керування.

Спрощена логіка з’єднань

Фаза → COM/L першої секції вимикача №1.
L1 і L2 секції №1 вимикача №1 → відповідні L1 і L2 секції №1 вимикача №2.
COM/L секції №1 вимикача №2 → перший світильник.
Фаза → COM/L другої секції вимикача №1.
L1 і L2 секції №2 вимикача №1 → відповідні L1 і L2 секції №2 вимикача №2.
COM/L секції №2 вимикача №2 → другий світильник.
Нульовий провід → безпосередньо до обох світильників.

Важливі застереження

Позначення контактів не є повністю універсальними. Навіть за однаковою функцією вимикачі різних виробників можуть мати інше розташування клем або додаткові позначення. Підключення потрібно виконувати за схемою конкретної моделі.

Якщо в коробці незрозуміле маркування жил, пошкоджена ізоляція, відсутній захисний провідник, використовується алюмінієва проводка або схема передбачає керування з трьох і більше місць, безпечніше доручити роботу кваліфікованому електрику. Для трьох і більше точок керування між крайніми прохідними вимикачами встановлюють проміжний, або перехресний, вимикач.
