Як підключити дві лампочки на один вимикач: безпечна схема

Щоб дві лампочки вмикалися одночасно одним вимикачем, їх підключають паралельно. У такій схемі кожен світильник отримує живлення незалежно від іншого, тому вихід з ладу однієї лампи не обов’язково вимикає другу.

Як працює схема підключення

У типовій побутовій мережі вимикач має розривати саме фазний провід. Нульовий провід прокладають безпосередньо до обох світильників, а фазу подають на вимикач. Після вимикача фазний провід розгалужується на дві лампи.

• нульовий провід під’єднують до нульових контактів обох світильників;
• фазний провід від мережі підводять до вхідного контакту вимикача;
• з вихідного контакту вимикача фазу розподіляють на обидві лампи;
• з’єднання виконують у розподільній коробці або монтажному просторі за допомогою відповідних клем чи затискачів;
• оголені частини провідників не повинні залишатися доступними.

Як підключити вимикач на дві лампочки

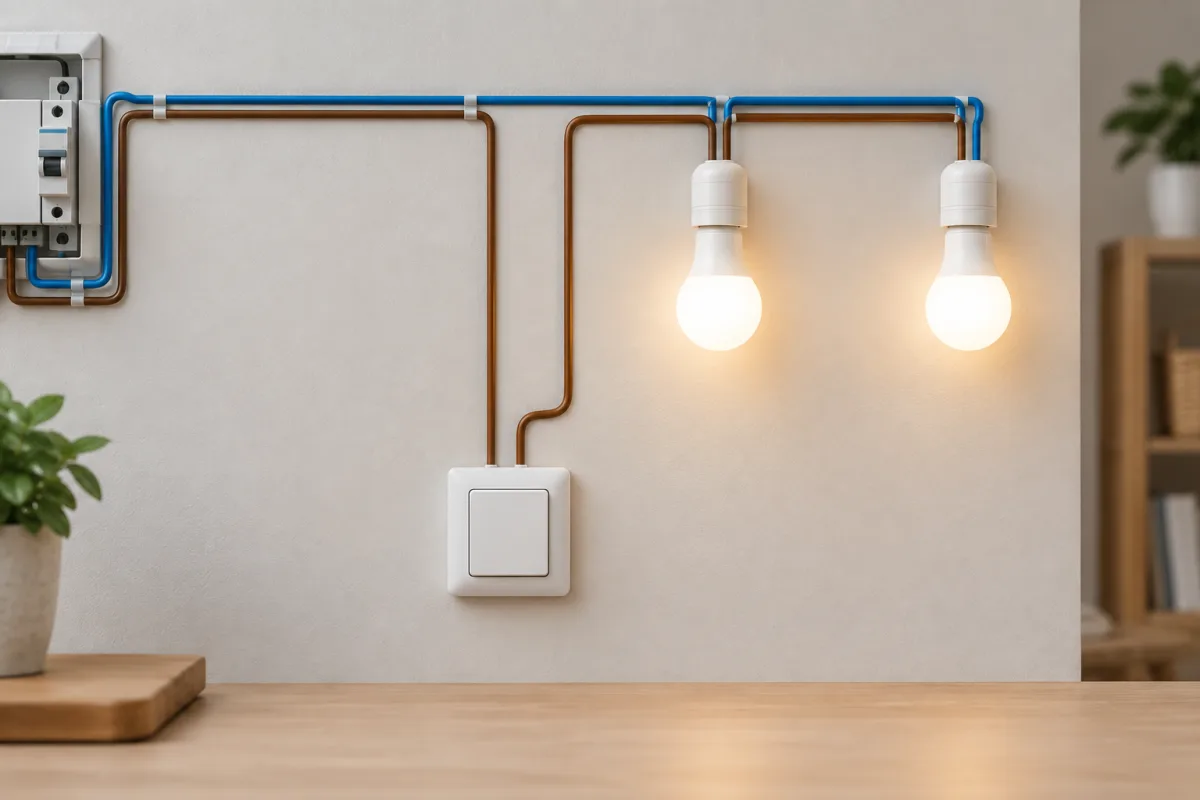

Для одночасного керування двома джерелами світла достатньо одинарного вимикача. Обидві лампи підключають до одного вихідного фазного проводу вимикача, а нуль подають до кожної лампи окремо або через правильно виконане розгалуження в коробці.

Схематично принцип виглядає так:

• фаза мережі → вхід вимикача;
• вихід вимикача → розгалуження на лампу 1 і лампу 2;
• нуль мережі → лампа 1 і лампа 2;
• захисний провідник, якщо він передбачений конструкцією мережі та світильників, підключають відповідно до їхніх контактів заземлення.

Як підключити подвійний вимикач на дві лампочки

Подвійний вимикач використовують тоді, коли потрібно керувати лампами окремо: одна клавіша вмикає перший світильник, а друга — другий. Такий вимикач має два незалежні клавішні механізми та дві вихідні фазні лінії.

У цій схемі фазу подають на спільний вхід вимикача, якщо це передбачено його конструкцією. Від першої клавіші окремий провід іде до першої лампи, від другої — до другої. Нульовий провід залишається спільним для обох світильників.

Маркування контактів може відрізнятися залежно від моделі, тому під час підключення потрібно орієнтуватися на позначення конкретного вимикача та світильників.

Безпека під час підключення

Робота з побутовою мережею 230 В пов’язана з ризиком ураження струмом, короткого замикання та пожежі. Перед демонтажем або підключенням потрібно:

1. вимкнути відповідний автоматичний вимикач у щитку;
2. перевірити відсутність напруги справним двополюсним покажчиком або тестовим приладом;
3. не покладатися лише на колір ізоляції, особливо у старій чи зміненій проводці;
4. виконати з’єднання у коробці або монтажному просторі;
5. надійно ізолювати та закрити всі контакти перед подачею напруги.

Для світильників у вологих приміщеннях або на відкритому повітрі потрібні додаткові заходи захисту. Якщо немає досвіду роботи з електропроводкою, підключення краще доручити кваліфікованому електрику.
