Як підключити прохідний вимикач: схема та правила монтажу

Прохідний вимикач, який у технічній документації також називають перемикачем на два напрямки, дає змогу керувати одним світильником із двох місць. Таку схему використовують у коридорах, на сходах, у спальнях та інших приміщеннях, де зручно вмикати й вимикати світло з різних точок.

Що потрібно для підключення

два прохідні вимикачі, або перемикачі на два напрямки;
два провідники для з’єднання перекидних контактів між механізмами;
провід для подачі фази до першого вимикача;
провід від спільної клеми другого вимикача до світильника;
захисні пристрої електричної мережі та справний вимірювальний прилад для перевірки відсутності напруги.

Точний тип кабелю, переріз жил і спосіб прокладання залежать від конкретної електромережі та умов монтажу. Універсально визначати ці параметри без огляду об’єкта небезпечно.

Як правильно підключити прохідний вимикач

Повністю знеструмте коло. Вимкніть відповідний автоматичний вимикач і перевірте відсутність напруги справним приладом. Не покладайтеся лише на положення клавіші чи автомата.
Знайдіть спільну клему першого механізму. На різних моделях вона може бути позначена як L, COM або іншим маркуванням. До неї підводять фазний провід.
З’єднайте перекидні клеми. Дві клеми першого перемикача з’єднують із відповідними двома клемами другого двома окремими провідниками.
Під’єднайте світильник. Провід від спільної клеми другого перемикача ведуть до світильника.
Залиште нульовий і захисний провідники поза вимикачами. У стандартній схемі вони не підключаються до контактів прохідних механізмів, а підводяться до світильника відповідно до вимог конкретної електроустановки.
Перевірте з’єднання. Перед подачею напруги переконайтеся, що всі клеми затягнуті, оголені частини жил не виступають, а схема відповідає маркуванню на корпусі.

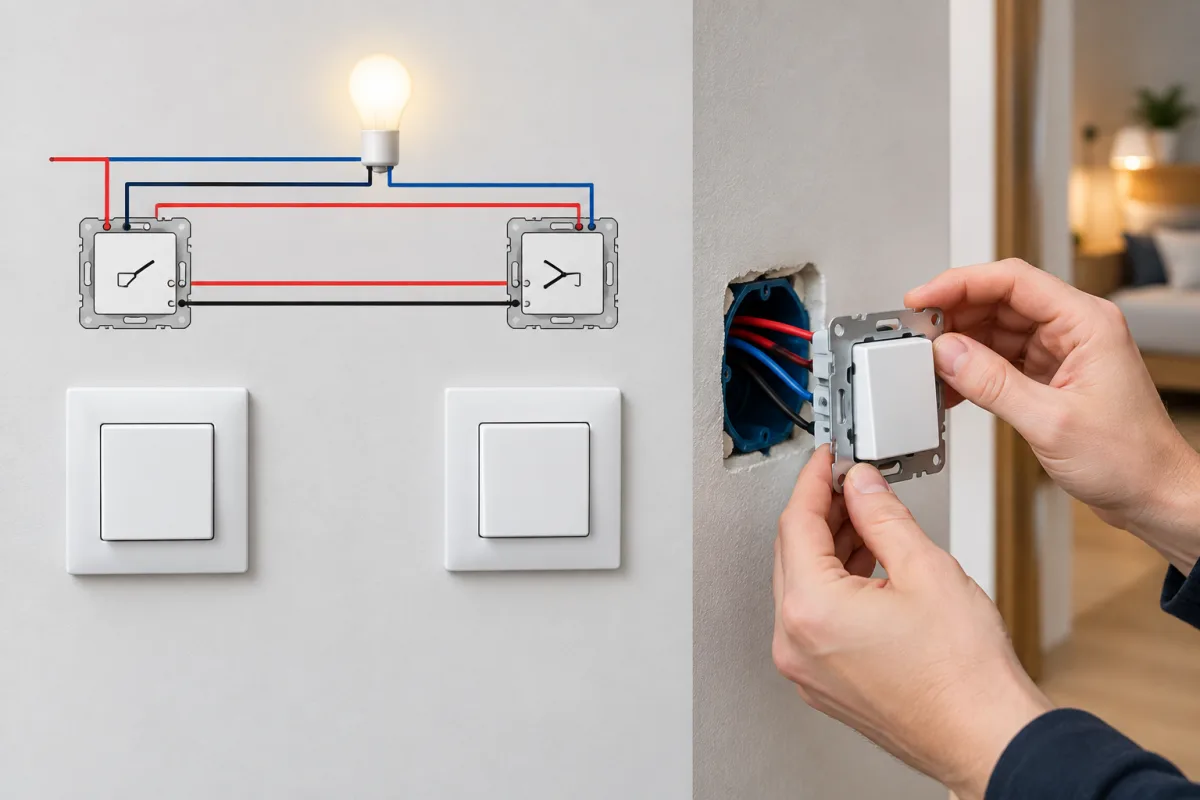

Схема підключення простими словами

Фазний провід підводять до спільної клеми першого прохідного вимикача. Від двох його перекидних клем прокладають два провідники до двох перекидних клем другого вимикача. Спільну клему другого механізму з’єднують із фазним входом світильника.

У такій схемі кожне натискання будь-якої клавіші змінює стан кола: якщо світло було вимкнене, воно вмикається, і навпаки. Саме тому звичайний одноклавішний вимикач не можна просто замінити одним прохідним — для керування з двох місць потрібні два відповідні механізми.

Маркування клем

Позначення контактів залежать від виробника та серії. Найчастіше спільну клему позначають L або COM, а перекидні — L1 і L2, але це не є універсальним правилом. Наприклад, у деяких серіях Legrand схема підключення нанесена безпосередньо на задній панелі механізму.

Перед під’єднанням обов’язково звіртеся зі схемою на корпусі або в паспорті саме вашої моделі. Не визначайте спільний контакт лише за його розташуванням чи кольором деталі.

Типові помилки

підключення фази не до спільної, а до перекидної клеми;
з’єднання між вимикачами лише одним провідником замість двох;
підведення нульового провідника до клавішного механізму в стандартній схемі;
орієнтація тільки на кольори жил без перевірки їхнього призначення;
робота без повного знеструмлення та перевірки напруги;
використання схеми від іншої моделі без зіставлення маркування клем.

Чи потрібне відео для монтажу

Відео може допомогти зрозуміти послідовність робіт, але його недостатньо як єдиного джерела для підключення конкретного механізму. Універсального відео, яке підходить для всіх моделей прохідних вимикачів, немає: відрізняються позначення клем, конструкція корпусу та спосіб фіксації проводів.

Під час перегляду відео порівнюйте механізм у кадрі зі своїм виробом і перевіряйте схему на задній панелі або в паспорті. Якщо немає досвіду роботи з мережею 230 В, монтаж краще доручити кваліфікованому електрику. Неправильне з’єднання може спричинити ураження струмом, коротке замикання або пошкодження електрообладнання.
